Recorrendo ao triângulo do rebatimento

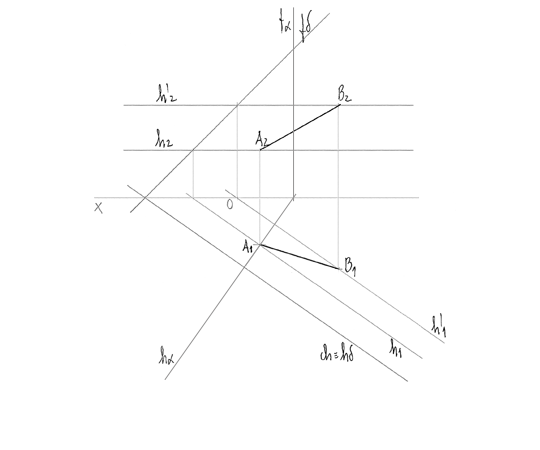

- O triângulo do rebatimento do ponto A está contido no plano vertical α, perpendicular à charneira do rebatimento, hδ.

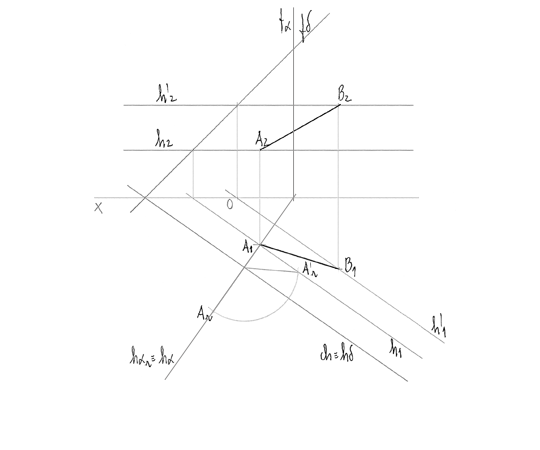

- Rebatimento do plano α sobre o plano horizontal de projeção e determinação da verdadeira grandeza do triângulo do rebatimento do ponto A – a hipotenusa do triângulo é o raio do rebatimento do ponto A.
- Determinação do ponto A em rebatimento.

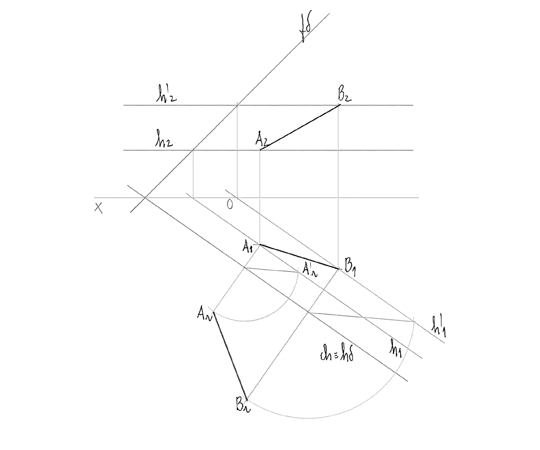

- Determinação de Br. Em [ArBr] está a verdadeira grandeza do segmento de reta [AB].
Rebatimento de um plano oblíquo sobre o PHP
Rebatimento de um ponto A pertencente ao plano
