3.13 MGA II REBATIMENTO DE PLANOS OBLÍQUOS

GEOMETRIA DESCRITIVA A 11.º ANO

Inversão do rebatimento recorrendo às retas do plano

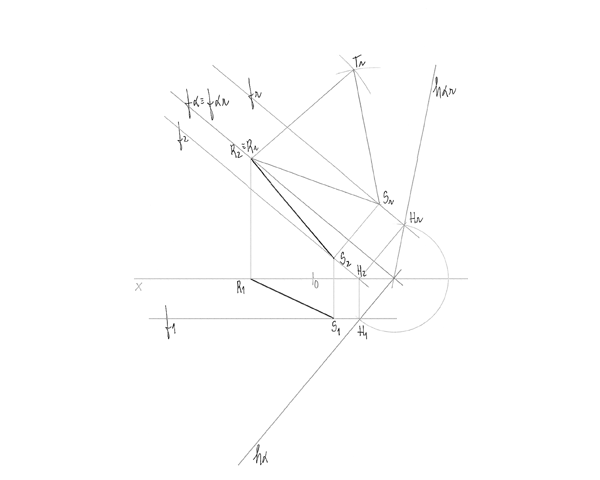

  • Rebatimento do plano α sobre o plano frontal de projeção e determinação de [RrSr], verdadeira grandeza do lado do triângulo equilátero [RST].

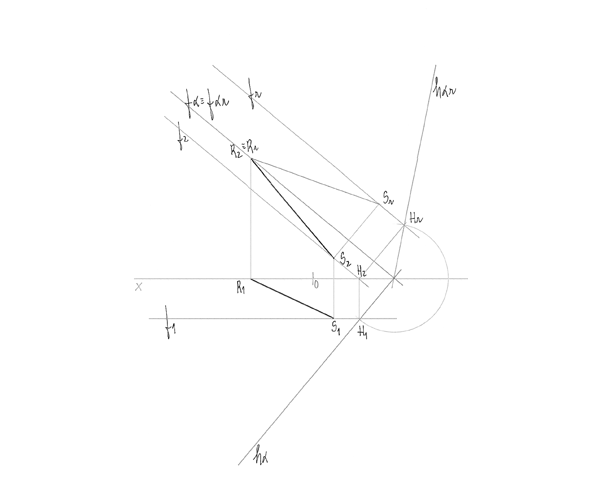

  • Construção do triângulo [RST] em rebatimento.

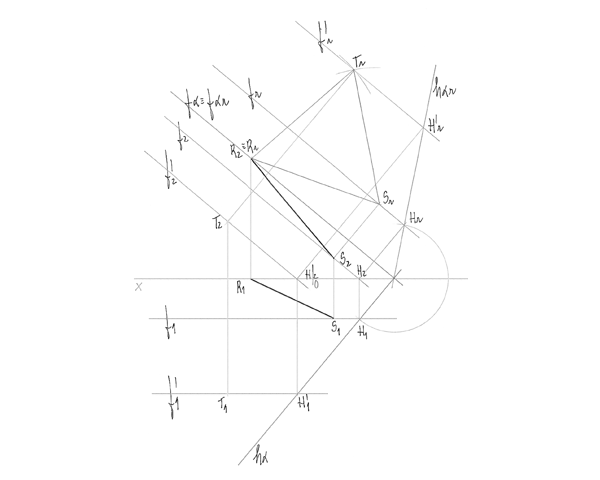

  • Contrarrebatimento do vértice T e determinação das suas projeções recorrendo à reta frontal f' do plano α que o contém (f'r // fα).

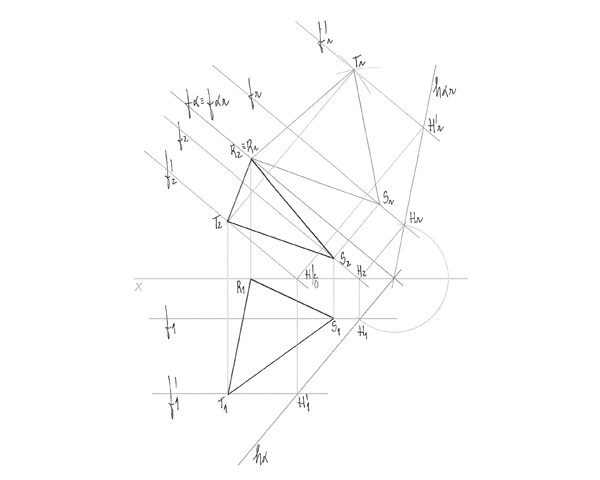

  • Projeções horizontal e frontal do triângulo [RST].
