Retas oblíquas perpendiculares ou ortogonais

Reta oblíqua ortogonal a uma reta oblíqua dada (retas não concorrentes)

Qualquer reta perpendicular ou ortogonal a uma reta dada existe num plano perpendicular à reta dada.

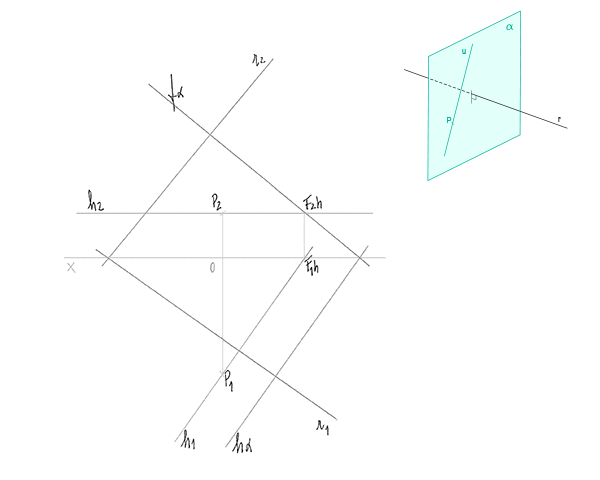

• Traços horizontal e frontal do plano α perpendicular à reta r e que contém o ponto P.

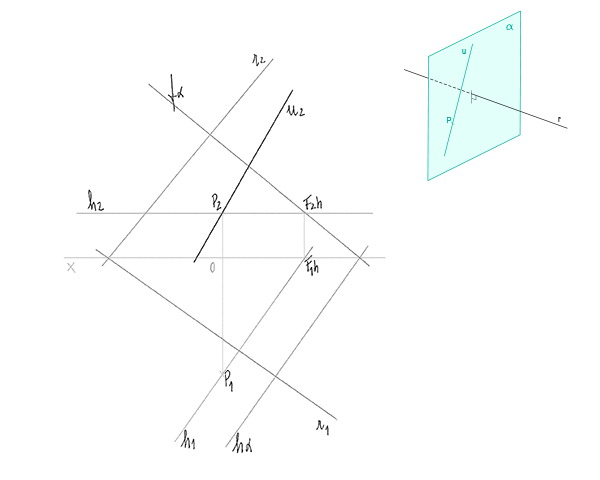

• Projeção frontal da reta u.

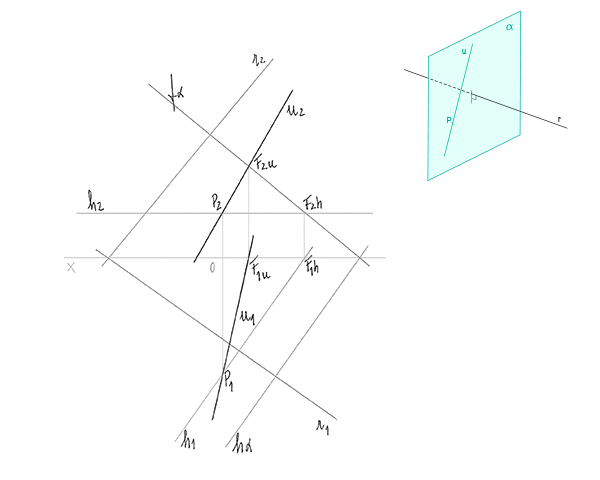

• Projeção horizontal da reta u – u pertence ao plano α e está definida pelo ponto P e pelo seu traço frontal F sobre fα.
