Retas oblíquas perpendiculares ou ortogonais

Reta oblíqua perpendicular a uma reta oblíqua dada (retas concorrentes)

Qualquer reta perpendicular ou ortogonal a uma reta dada existe num plano perpendicular à reta dada.

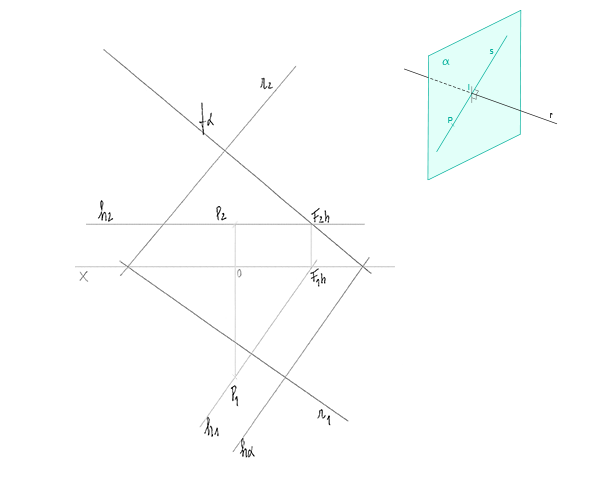

• Traços horizontal e frontal do plano α perpendicular à reta r e que contém o ponto P – recorre-se à reta horizontal h do plano α, ortogonal à reta r e que contém P.

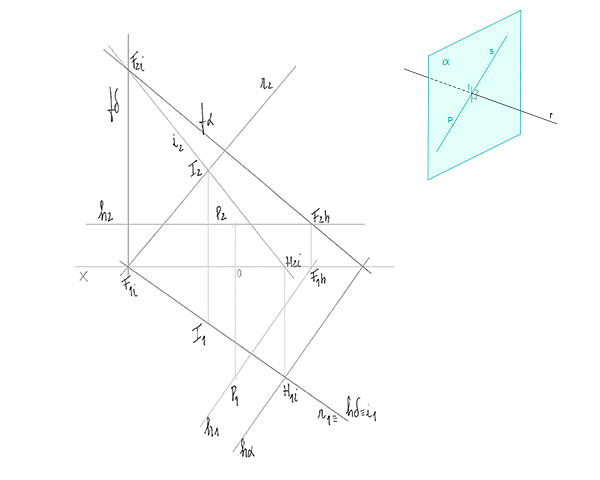

• Determinação do ponto de interseção I da reta r com o plano α – utiliza-se como plano auxiliar o plano vertical δ, projetante horizontal da reta r.

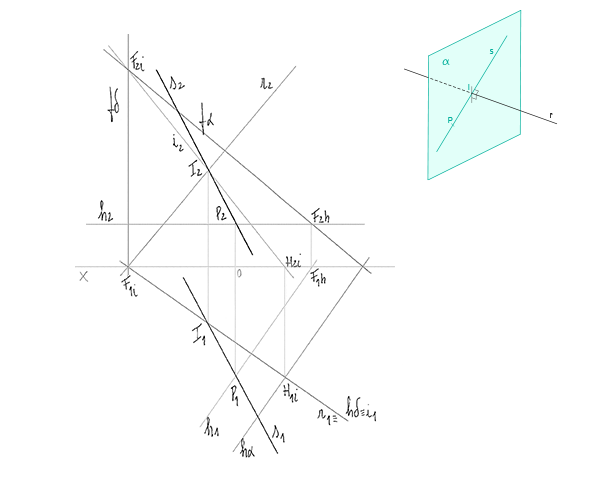

• Representação da reta s perpendicular à reta r – a reta s é definida pelos pontos P e I.
